VPN IPsec en FortiGate: configuración

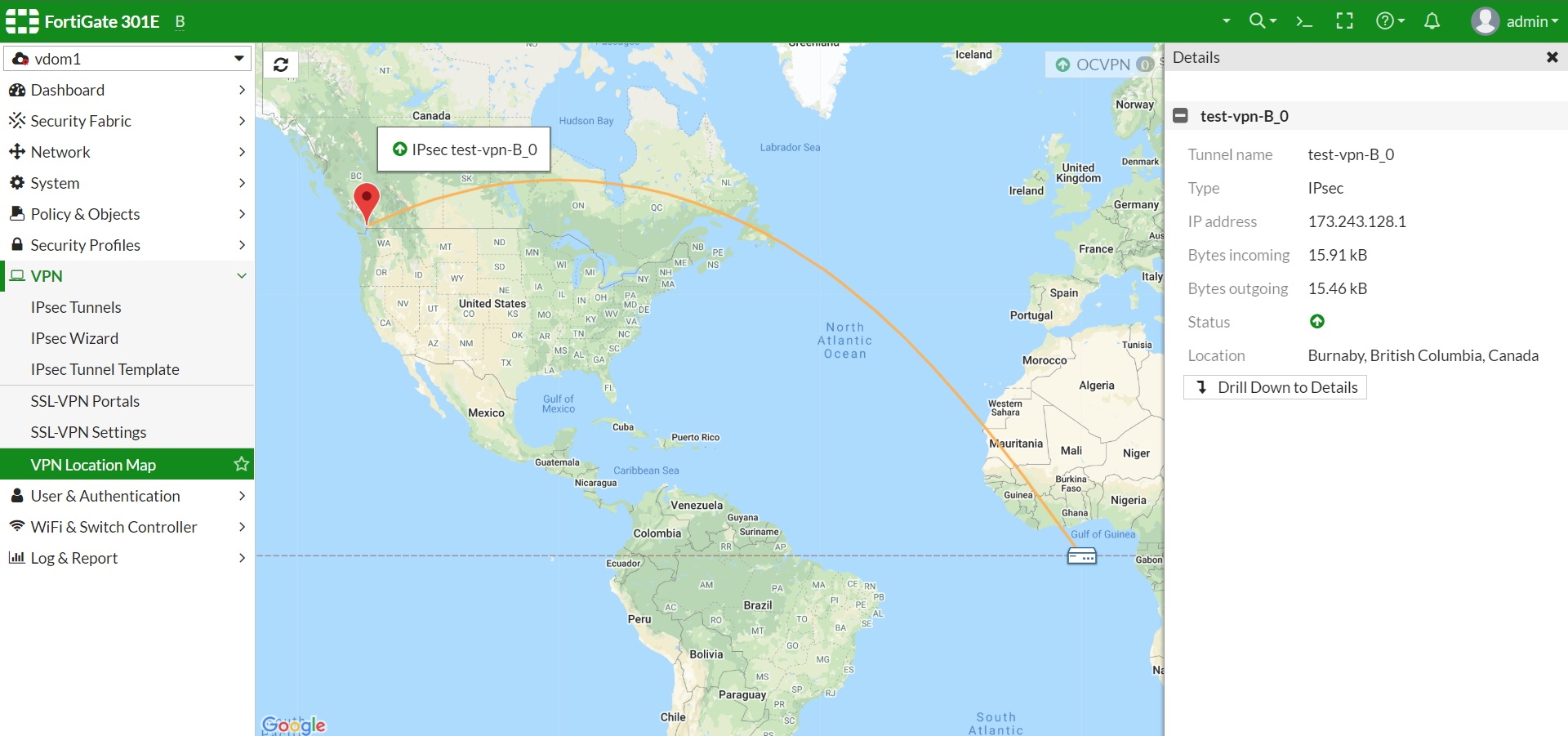

La configuración analizada corresponde a un túnel VPN IPsec en un dispositivo FortiGate. Este tipo de configuración permite establecer un canal cifrado y seguro para la transmisión de datos entre dos puntos remotos, ideal para conectar sucursales, oficinas o usuarios remotos a la red corporativa. Al implementar un túnel IPsec, se garantiza la confidencialidad, integridad y autenticidad de la información transmitida, resolviendo problemas comunes de seguridad en comunicaciones sobre redes públicas como Internet.

Campos principales

Cada campo configurado en un túnel IPsec cumple una función esencial para el correcto establecimiento y mantenimiento del túnel.

• Nombre del túnel (Tunnel name): Identifica de forma única el túnel VPN dentro del dispositivo. Facilita la gestión y monitoreo de la conexión.
• Tipo (Type): En este caso es IPsec, que indica que se utiliza el estándar de seguridad para crear el túnel cifrado.
• Dirección IP (IP address): Dirección pública asignada al extremo remoto del túnel. Es fundamental para que el FortiGate sepa a dónde enviar el tráfico cifrado.
• Bytes entrantes y salientes (Bytes incoming/outgoing): Representan la cantidad de datos que han sido transmitidos por el túnel, útil para evaluar el uso y funcionamiento de la conexión.
• Estado (Status): Indica si el túnel está activo (normalmente con un icono verde) o inactivo, permitiendo saber si la conexión se encuentra operativa.
• Ubicación (Location): Información geográfica basada en la dirección IP remota, que puede ayudar en auditorías o en entender la topología de la red.

Compatibilidad de versiones y modelos

La funcionalidad de túneles VPN IPsec está disponible en prácticamente todas las versiones de FortiOS desde las versiones 5.0 y superiores, con mejoras continuas en estabilidad y características a partir de la versión 7.x hasta la 7.x. Las versiones más recientes ofrecen mayor flexibilidad en cifrados y mejores herramientas para diagnóstico.

Este tipo de configuración es compatible con una amplia gama de modelos FortiGate, desde equipos de gama media orientados a pymes hasta modelos de alta gama para datacenters y grandes empresas. Dispositivos con hardware limitado podrían tener restricciones en el número de túneles simultáneos o en el rendimiento de cifrado.

Algunas limitaciones frecuentes en modelos más pequeños o firmwares antiguos incluyen falta de soporte para algoritmos criptográficos más modernos (como AES-GCM o SHA-2), menor capacidad para manejar clustering, o interfaces web con diferencias en la ubicación de las opciones o nombres de parámetros.

Escenarios de uso y recomendaciones

Los túneles IPsec son ideales para:

• Conectar de forma segura sedes de una empresa distribuida geográficamente.
• Permitir acceso remoto seguro a usuarios que necesitan conectarse desde ubicaciones externas.
• Integrar servicios en la nube con redes corporativas garantizando confidencialidad.

Si la configuración no se realiza correctamente, se pueden presentar problemas como caídas del túnel, fuga de información, o incluso la imposibilidad de establecer la conexión. Por ejemplo, errores en las direcciones IP, políticas de cifrado incompatibles o problemas de autenticación pueden impedir que el túnel se active.

El fabricante recomienda validar siempre las políticas de cifrado y autenticación en ambos extremos, utilizar certificados para mayor seguridad, y configurar alertas para detectar caídas o intentos de acceso no autorizados.

Comandos de CLI útiles para diagnóstico

En FortiGate, el CLI es fundamental para realizar diagnósticos precisos. Algunos comandos recomendados para túneles VPN IPsec son:

• diagnose vpn tunnel list: Muestra los túneles VPN activos con estado y estadísticas.
• diagnose debug application ike -1 y diagnose debug enable: Permite ver en tiempo real el proceso de negociación IKE para detectar problemas de establecimiento.
• get vpn ipsec status: Ofrece un resumen del estado general del IPsec en el dispositivo.
• show vpn ipsec phase1-interface: Visualiza la configuración en detalle de las fases 1 y 2 del túnel.
• diagnose log filter field vpnname <tunnel_name> seguido de diagnose log read: Filtra registros específicos del túnel para analizar eventos.

Buenas prácticas de configuración

• Documentar todas las configuraciones antes de aplicar cambios para facilitar la recuperación ante fallos.
• Asegurar que los algoritmos de cifrado utilizados sean robustos y recomendados, evitando configuraciones obsoletas como DES o MD5.
• Implementar autenticación mutua mediante certificados digitales para evitar ataques de intermediarios.
• Verificar siempre la configuración de políticas de acceso para permitir solo el tráfico necesario a través del túnel.
• Monitorear periódicamente los logs de VPN para detectar anomalías o intentos de ataque.
• Sincronizar los relojes en ambos extremos para evitar errores en la negociación de claves.
• Configurar mecanismos de failover si la red lo requiere para mantener la conectividad en caso de caída del túnel.
• Evitar configuraciones redundantes o incorrectas en las subredes para prevenir conflictos de ruteo.
