Análisis y diagnóstico de tráfico TCP HTTP con Wireshark para redes seguras

En entornos de redes empresariales y de proveedores de servicios, el análisis detallado del tráfico TCP e HTTP es esencial para garantizar un funcionamiento óptimo y seguro. La captura y posterior inspección de paquetes en herramientas como Wireshark permite identificar problemas, entender el flujo de datos y detectar anomalías o ataques potenciales. La configuración y captura del tráfico que involucra conexiones TCP hacia puertos HTTP (como el puerto 80) es fundamental para resolver problemas de comunicación y controlar el comportamiento de aplicaciones basadas en web.

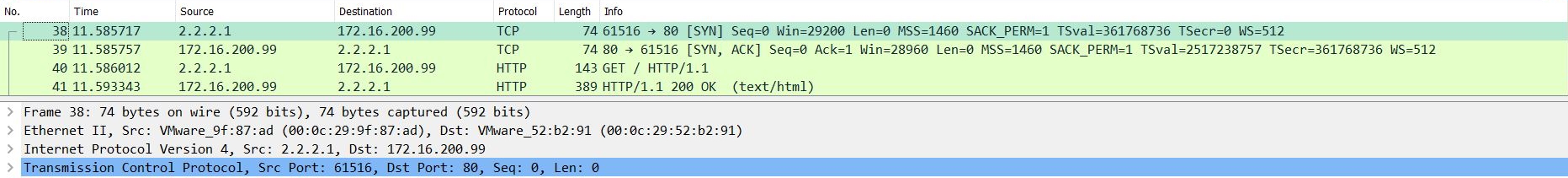

Campos principales

  • Frame: Indica el número de paquete capturado y el total de bytes en la transferencia. Es útil para identificar la secuencia de captura y evaluar el tamaño del paquete.
  • Ethernet II: Contiene las direcciones MAC origen y destino. Es la base para distinguir los dispositivos físicos involucrados en la comunicación.
  • Internet Protocol Version 4 (IPv4): Muestra las direcciones IP origen y destino, necesarias para el ruteo entre redes y para entender quién se conecta a quién.
  • Transmission Control Protocol (TCP): Incluye el puerto origen y destino, números de secuencia y acuse de recibo, indicadores como SYN (inicio de conexión) y ACK (confirmación), que permiten analizar la creación, mantenimiento y cierre de sesiones TCP.
  • Protocol HTTP: El nivel de aplicación, donde se observan métodos como GET, respuestas HTTP con códigos de estado (200 OK), y la carga útil del mensaje. Esto permite validar la interacción entre cliente y servidor web.

Compatibilidad de versiones y modelos

El análisis de paquetes TCP e HTTP es una funcionalidad estándar soportada por la mayoría de las herramientas de inspección de red, como Wireshark. La compatibilidad no depende directamente de modelos específicos, sino de la capacidad para capturar paquetes en el punto de la red adecuado. Sin embargo, dispositivos de red como firewalls y switches de gamas media o alta suelen proporcionar funcionalidades avanzadas de captura y análisis embebido con versiones de firmware que soportan RSPAN o ERSPAN para replicar tráfico.

En plataformas FortiGate a partir de FortiOS 5.x es posible realizar capturas con filtros específicos, mientras que para Cisco o Mikrotik, los comandos de diagnóstico permiten obtener información similar en tiempo real. En modelos pequeños o versiones muy antiguas puede haber limitaciones para capturar tráfico cifrado o protocolos específicos sin herramientas externas.

Escenarios de uso y recomendaciones

El análisis de tráfico TCP HTTP se usa comúnmente para:

  • Diagnosticar problemas de conexión web, como latencias excesivas o fallos en la negociación TCP.
  • Verificar el correcto establecimiento de sesiones y la transferencia de datos esperada.
  • Detectar intentos de intrusión o tráfico malicioso que use puertos comunes para camuflarse.
  • Optimizar configuraciones de firewall, políticas de QoS o balanceo de carga.

Si la configuración para capturar o analizar este tráfico es incorrecta, puede llevar a diagnósticos erróneos, pérdida de paquetes de interés o incluso impactos en el rendimiento por captura excesiva. El fabricante recomienda aplicar filtros precisos, realizar análisis fuera de las horas pico y usar herramientas complementarias para correlacionar eventos.

Comandos de CLI útiles para diagnóstico

  • FortiGate:
    diag sniffer packet any 'tcp port 80' 4 0 a – Captura y muestra en tiempo real paquetes TCP en puerto 80 con detalles.
  • Cisco:
    monitor capture point start CAPPOINT tcp port 80
    show monitor capture CAPPOINT – Inicia y muestra captura filtrada en el dispositivo.
  • Mikrotik:
    tool sniffer quick ip-protocol=tcp port=80 – Permite analizar tráfico TCP HTTP con filtros rápidos.

Buenas prácticas de configuración

  • Establecer filtros específicos para capturar solo el tráfico relevante, minimizando el impacto en el rendimiento.
  • Capturar en puntos estratégicos de la red donde el tráfico es representativo y accesible.
  • Evitar capturar durante horas pico para reducir la carga y la posible pérdida de paquetes.
  • Correlacionar la información capturada con logs y alertas de sistemas de seguridad para un análisis completo.
  • Actualizar regularmente las herramientas y firmwares para contar con capacidades mejoradas y parches de seguridad.
  • Documentar las capturas y resultados para facilitar futuros diagnósticos y auditorías.
