Rangos IP en Fortinet FortiGate

Contexto y objetivo de la configuración

En entornos de redes empresariales con Fortinet FortiGate, gestionar rangos de direcciones IP es fundamental para garantizar una asignación eficiente y segura de los recursos de red. La configuración del rango IP se utiliza comúnmente para delimitar espacios de direcciones destinadas a zonas específicas, como subredes internas, segmentos de usuarios o departamentos. El objetivo principal es definir un rango IP estático asociado a una interfaz específica, facilitando controles de acceso, políticas de seguridad, y administración centralizada del tráfico.

Arquitectura y flujo de tráfico

En la arquitectura típica de un FortiGate, las interfaces de red representan los distintos segmentos que comunican la red interna con otras redes o con Internet. Al asignar un rango IP a una interfaz, el tráfico generado por esos dispositivos dentro del rango se enmarca dentro del segmento definido, permitiendo aplicar reglas, políticas de seguridad y rutas específicas. Por ejemplo, si el rango 192.168.4.60-192.168.4.65 está vinculado a la interfaz LAN, todo dispositivo con IP dentro de ese rango será tratado acorde a las políticas aplicadas a LAN, facilitando control granular y segmentación de tráfico.

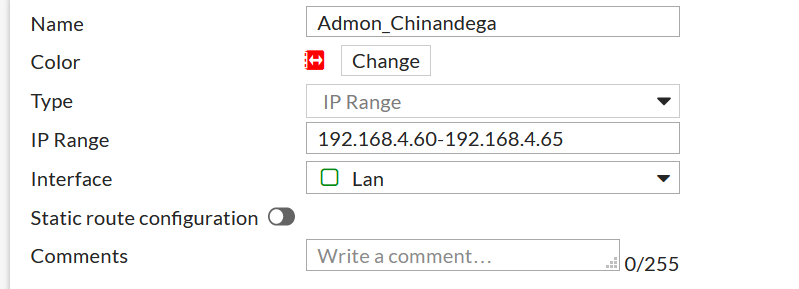

Campos principales y parámetros críticos

• Name: Identificador descriptivo del rango IP para facilitar su administración (ejemplo: Admon_Chinandega).
• Type: Define el tipo de rango, en este caso IP Range, lo cual permite especificar un inicio y un fin dentro de una subred.
• IP Range: Rango de direcciones IP inicial a final, delimitado en formato x.x.x.x-x.x.x.x. Es crucial que estos rangos no se superpongan con otros configurados para evitar conflictos de IP y problemas de conectividad.
• Interface: Indica la interfaz asignada al rango IP (ejemplo: LAN). Esto determina el ámbito donde se aplican las políticas y rutas para las IP incluidas en el rango.
• Static route configuration: Si está habilitado, permite asignar rutas estáticas específicas para el rango configurado. En esta configuración está deshabilitado, indicando que se basa en las rutas predeterminadas o políticas existentes.
• Comments: Campo opcional para anotaciones que detallan el propósito o particularidades del rango.

Compatibilidad de versiones y modelos

La configuración de rangos IP mediante la GUI y CLI está ampliamente soportada en versiones FortiOS 7.4.x,7.6.x en adelante, siendo común en la mayoría de modelos FortiGate, desde los dispositivos de gama media (como FortiGate 60F, 100F) hasta modelos empresariales (3000 Series, 5000 Series). Las opciones específicas de asignación y la facilidad para administrar rangos IP pueden variar mínimamente según la versión, especialmente en funcionalidades avanzadas de rutas estáticas vinculadas a rangos.

Escenarios de uso recomendados

• Segmentación de red interna: delimitar grupos de hosts para departamentos o funciones específicas.
• Control y análisis de tráfico segmentado dentro de la LAN, permitiendo aplicar políticas por rango IP.
• Aplicación de reglas de firewall específicas para rangos determinados, mejorando la seguridad.
• Integración con NAT o políticas VPN que requieran rangos IP estáticos.
• Configuraciones para DHCP estático o asignaciones manuales que mantengan orden direccionamiento IP.

Riesgos, errores frecuentes y cómo evitarlos

• Superposición de rangos IP: Esto puede causar conflictos de asignación y pérdida de conectividad. Siempre validar y documentar rangos para evitar solapamientos.
• Asignación errónea de interfaz: Asociar un rango IP a una interfaz incorrecta deriva en tráfico fuera de política y posibles brechas de seguridad.
• No configurar rutas estáticas cuando el diseño de red las requiere: Puede ocasionar que ciertas subredes sean inaccesibles o que el tráfico no se enrute correctamente.
• Olvidar actualizar comentarios y documentación: Con el tiempo, la falta de claridad puede complicar el mantenimiento y modificaciones futuras.
• Mal dimensionamiento del rango: Definir rangos muy amplios incrementa la exposición de recursos y dificulta el control.

Comandos de CLI útiles para diagnóstico

Los siguientes ejemplos muestran cómo configurar un rango IP en FortiGate usando CLI, y comandos para diagnosticar y visualizar la configuración aplicada.

config firewall address
    edit "Admon_Chinandega"
        set type iprange
        set start-ip 192.168.4.60
        set end-ip 192.168.4.65
        set interface "lan"
    next
end

show firewall address "Admon_Chinandega"
get firewall address
diagnose firewall iprope list | grep 192.168.4

El primer bloque configura un objeto de dirección de tipo IP Range, asignado a la interfaz LAN. El segundo bloque incluye comandos para verificar la configuración del objeto y listar entradas que incluyen el rango especificado. Interpretar la salida permite confirmar que el objeto existe, está correctamente configurado y asociado a la interfaz deseada, facilitando diagnóstico ante problemas de conectividad o políticas mal aplicadas.

Buenas prácticas y checklist final

• Documentar claramente cada rango IP con nombre, propósito y rango exacto.
• Validar que no existan solapamientos con otros rangos o subredes.
• Asignar siempre la interfaz correcta y revisar rutas asociadas si aplican.
• Configurar comentarios útiles para mantenimiento y auditoría.
• Hacer revisiones periódicas para detectar cambios o errores en la configuración.
• Probar conectividad y aplicar políticas para validar que el tramo IP es tratado conforme a diseño.
• Utilizar la CLI para respaldo, versionado y recuperación rápida ante fallos en la GUI.
• Monitorear logs y alertas asociados al rango para detectar accesos inusuales.
