La configuración de perfiles de calidad de servicio (QoS) en dispositivos Palo Alto Networks permite gestionar el ancho de banda asignado al tráfico específico, asegurando que aplicaciones críticas como VoIP y video tengan prioridad y no se vean afectadas por congestiones en la red. Esta funcionalidad es fundamental para mantener una experiencia de usuario óptima en entornos donde la latencia, la pérdida de paquetes y la fluctuación de ancho de banda pueden impactar negativamente el rendimiento de aplicaciones sensibles en tiempo real.
Campos principales

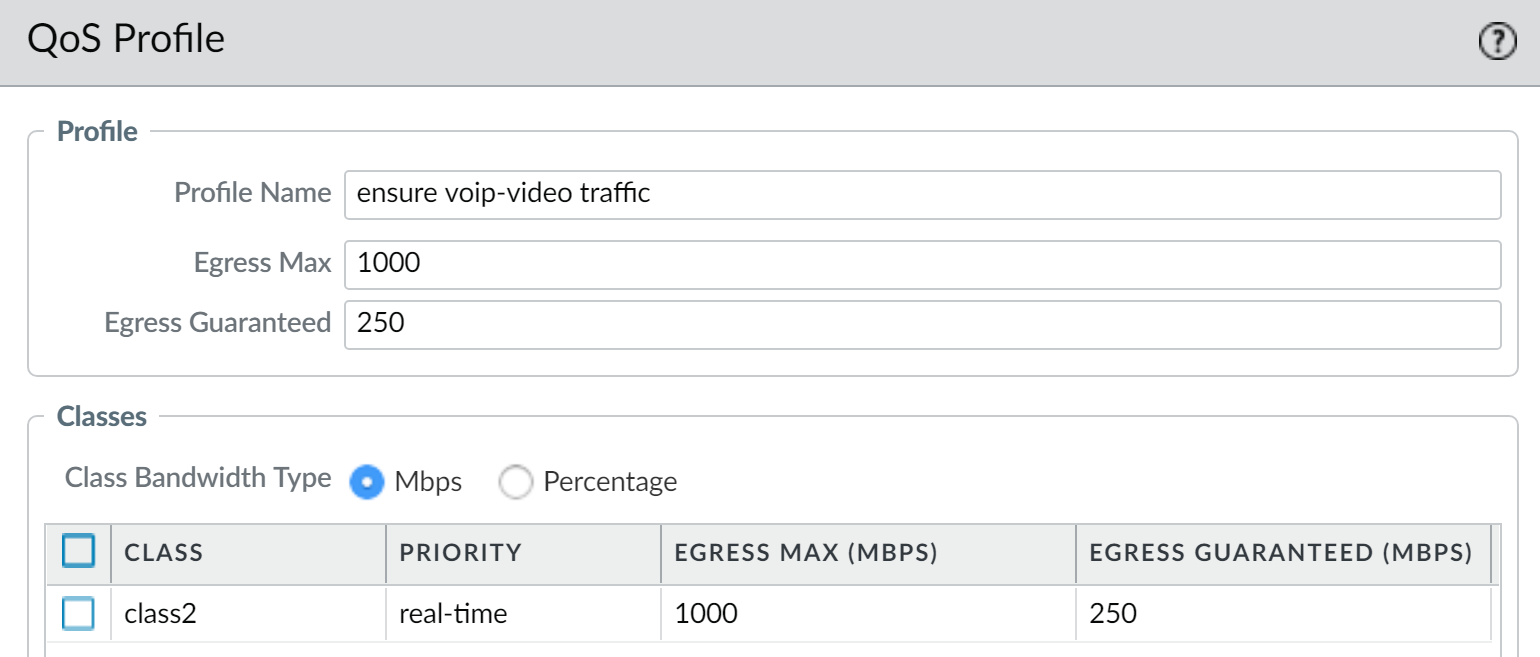

Al configurar un perfil de QoS en Palo Alto Networks, los siguientes campos son críticos para determinar cómo se gestionará el tráfico:
- Profile Name: Es el identificador único del perfil de QoS, en este caso, «ensure voip-video traffic», que indica que está orientado a asegurar tráfico de voz y video.
- Egress Max: Define el máximo ancho de banda permitido para ese perfil, expresado en Mbps. Aquí, el valor es 1000 Mbps, lo que limita la cantidad máxima de datos que pueden salir por esa cola.
- Egress Guaranteed: Especifica el mínimo ancho de banda garantizado que la cola recibirá, también en Mbps. El valor de 250 Mbps asegura que este tráfico siempre tendrá este ancho de banda como reserva, incluso en condiciones de congestión.
- Class Bandwidth Type: Determina si la asignación de ancho de banda se hace en valores absolutos (Mbps) o en porcentaje del enlace total.
- Class: Dentro del perfil, se puede definir una o varias clases para segmentar el tráfico según prioridad y requerimientos. En este caso, «class2» tiene prioridad «real-time», lo que es apropiado para tráfico de voz y video que requiere baja latencia y jitter.
- Priority: Indica la prioridad de la clase en relación con otras. «Real-time» es la prioridad más alta para tráfico que no puede permitirse retrasos.
- Egress Max (Mbps) y Egress Guaranteed (Mbps) para la clase: Permiten establecer límites específicos para cada clase dentro del perfil general, garantizando y limitando ancho de banda según necesidades.
Compatibilidad de versiones y modelos
Esta configuración de QoS basada en perfiles está disponible en las versiones modernas del PAN-OS, generalmente a partir de la 8.0 en adelante, con mejoras continuas en versiones posteriores enfocadas en una mejor granularidad y rendimiento.
En cuanto a hardware, es compatible con la mayoría de las familias y modelos de Palo Alto Networks, incluyendo series PA-220, PA-820, PA-3200, PA-5200 y superiores. Sin embargo, la capacidad de manejar grandes números de perfiles o clases puede variar dependiendo del modelo y su capacidad de procesamiento.
Es importante revisar las notas de liberación del firmware para identificar limitaciones específicas, como número máximo de perfiles QoS, adaptación en clusters o integración con funciones avanzadas como SD-WAN.
Escenarios de uso y recomendaciones
Este perfil de QoS es ideal en redes corporativas o proveedores de servicios donde el tráfico de voz y video debe mantenerse prioritario para no degradar la experiencia del usuario, sobre todo en conferencias, llamadas VoIP o streaming en vivo.
Un escenario común es usarlo en enlaces WAN donde exista congestión y múltiples tipos de tráfico compitiendo por el mismo ancho de banda. Garantizar un mínimo asignado evita cortes o excesiva latencia en comunicaciones críticas.
Sin embargo, asignar valores desproporcionados puede generar desperdicio de recursos o afectar otros servicios. Se recomienda dimensionar Egress Guaranteed y Max conforme al tráfico real medido y considerar políticas complementarias para balancear la red.
Comandos de CLI útiles para diagnóstico
show qos profile: Visualiza todos los perfiles QoS configurados y sus detalles.show qos interface: Muestra el estado de QoS aplicado en la interfaz específica.show system statistics qos: Permite revisar métricas estadísticas del desempeño de QoS.debug qos packet-filter onydebug qos packet-filter off: Para habilitar o deshabilitar depuración de tráfico para validar que las clases de QoS se apliquen correctamente.configurepara editar directamente el perfil QoS desde CLI si se requiere realizar ajustes avanzados.
Buenas prácticas de configuración
- Definir perfiles y clases de QoS basados en análisis previos del tráfico real y necesidades críticas.
- Usar valores de Egress Guaranteed para garantizar calidad a tráfico en tiempo real y limitar Egress Max para evitar consumos desmedidos.
- Aplicar los perfiles en interfaces salientes donde el control del ancho de banda sea efectivo, generalmente en enlaces WAN o UPSTREAM.
- Evitar sobrecargar el firewall con muchas clases QoS o perfiles innecesarios que compliquen la gestión.
- Monitorear regularmente el comportamiento con comandos CLI para ajustar parámetros según evolución del uso de red.
- Complementar QoS con otras funcionalidades de seguridad y red como control de aplicaciones, limitación de sesiones y segmentación para un entorno robusto.
