En entornos de redes empresariales, la configuración adecuada de puertos en switches gestionados es fundamental para garantizar la segmentación de tráfico, evitar bucles de red y asegurar la comunicación eficiente entre dispositivos. Una configuración típica incluye la asignación de modos de acceso para los puertos, la habilitación de protocolos como Spanning Tree para protección de la topología y la gestión de VLANs nativas y permitidas para controlar el tráfico de capa 2. Este tipo de configuración resuelve problemas relacionados con la redirección de tráfico, el aislamiento de dispositivos no autorizados y la prevención de bucles que podrían causar congestión o apagones parciales de red.

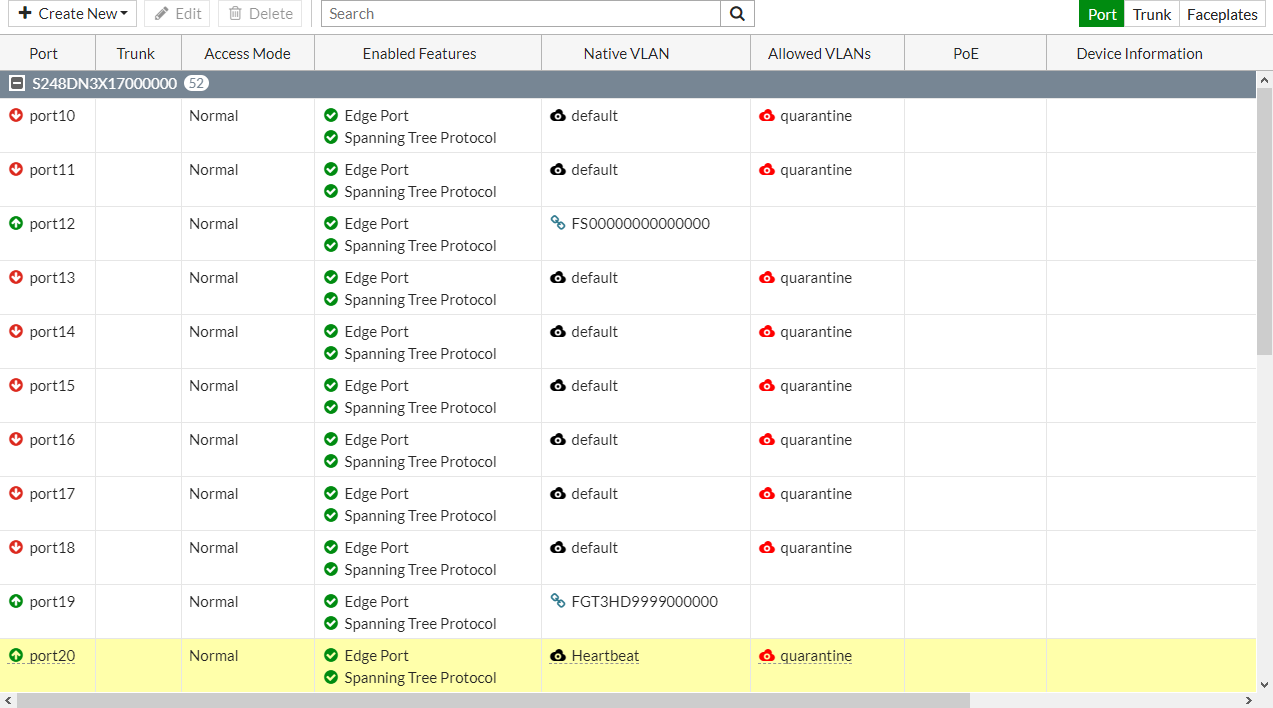

Campos principales
- Port: Identifica la interfaz física del switch. Es esencial para direccionar la configuración y entender la topología física de la red.
- Trunk: Indica si el puerto está configurado en modo trunk o acceso normal. Un puerto trunk puede transportar múltiples VLANs, mientras que un puerto en modo normal o acceso generalmente se asocia a una sola VLAN.
- Access Mode: Define el comportamiento del puerto, generalmente como Normal (acceso) donde el tráfico se asigna a una VLAN específica, o como trunk para múltiples VLANs.
- Enabled Features: Aquí se muestran las funcionalidades activadas en cada puerto, destacando la función de Edge Port que suele indicar que el puerto está conectado a una estación final evitando recalculaciones de Spanning Tree, y el Spanning Tree Protocol que protege la red mitigando bucles.
- Native VLAN: VLAN que se asocia de forma predeterminada a un puerto trunk para el tráfico no etiquetado. Su correcta asignación es clave para la interoperabilidad y seguridad, evitando la propagación de tráfico no deseado o ataques VLAN hopping.
- Allowed VLANs: Lista de VLANs permitidas a través del puerto trunk. Limitar esta lista es una práctica recomendada para controlar el tráfico y mejorar la seguridad al evitar VLANs innecesarias en ciertos enlaces.
- PoE: Indica si el puerto provee alimentación eléctrica (Power over Ethernet) a dispositivos compatibles, algo común en teléfonos IP o cámaras de seguridad.
- Device Information: Información adicional sobre el dispositivo conectado, útil para identificar rápidamente dispositivos críticos o característicos en la red.
Compatibilidad de versiones y modelos
El soporte para configuración detallada de puertos con especificación de VLAN nativa, modos de acceso, y Spanning Tree Protocol es común en la mayoría de switches gestionados de fabricantes reconocidos como Cisco, Fortinet y Mikrotik.
Esta funcionalidad se encuentra usualmente a partir de versiones estables de firmware que soportan gestión avanzada de puertos, típicamente en FortiOS versiones 6.0 y superiores, Cisco IOS desde versiones más antiguas pero con mejoras significativas en versiones recientes, y sistemas RouterOS para Mikrotik que ofrecen opciones similares.
En modelos de gama media y alta, es común disponer de características completas para Spanning Tree, VLAN tagging e incluso soportar protocolos avanzados como RPVST o MST. En equipos más pequeños o modelos de entrada, algunas de estas funciones pueden estar limitadas, por ejemplo, en capacidad para manejar VLANs múltiples por puerto o configuraciones de PoE.
Adicionalmente, a lo largo de las actualizaciones de firmware, algunos parámetros pueden cambiar de nombre o ubicación en la interfaz gráfica, por lo que es recomendable revisar las notas de versión al actualizar para no perder funcionalidad o sufrir incompatibilidades.
Escenarios de uso y recomendaciones
Una configuración correcta de puertos con VLAN nativa y Spanning Tree se aplica en diversas situaciones reales:
- Segmentación de red: Cuando se desea separar el tráfico de diferentes departamentos o servicios para mejorar la seguridad y el rendimiento.
- Conectividad de dispositivos finales: Puertos configurados en modo Access con VLAN nativa aseguran que dispositivos como PCs o impresoras se conecten correctamente sin necesidad de etiquetar tramas.
- Conexión de enlaces troncalizados entre switches: El uso de puertos trunk con VLANs permitidas específicas facilita la transmisión eficiente de múltiples VLANs entre switches sin contaminación de tráfico.
- Prevención de bucles en la red: Habilitar el Spanning Tree Protocol en todos los puertos evita loops que pueden causar caídas de red o congestión severa.
Si la configuración es errónea, como asignar VLAN nativa incorrecta o no habilitar Spanning Tree en puertos críticos, puede provocar pérdida de conectividad, bucles de red o exposición de tráfico a VLANs no deseadas. Los fabricantes recomiendan mantener siempre activo Spanning Tree y restringir las VLANs permitidas solo a las necesarias en cada enlace troncal para garantizar la seguridad y estabilidad.
Comandos de CLI útiles para diagnóstico
show interfaces switchport– Muestra la configuración actual de los puertos, incluyendo modo, VLAN nativa y VLANs permitidas.show spanning-tree– Permite verificar el estado y roles de los puertos dentro del protocolo Spanning Tree.show vlan brief– Lista las VLANs activas y los puertos asociados.debug spanning-tree events– Para troubleshooting avanzado, permite ver eventos dinámicos de STP.show power inline– Muestra el estado PoE por puerto en switches que lo soportan.test vlan membership interface(en algunos dispositivos) – Verifica si una VLAN específica está permitida en un puerto dado.
Buenas prácticas de configuración
- Siempre asignar correctamente la VLAN nativa en puertos trunk para evitar tráfico no etiquetado erróneo.
- Limitar las VLANs permitidas en los enlaces troncalizados solo a las necesarias para reducir el riesgo de tráfico inesperado.
- Activar Spanning Tree Protocol en todos los puertos que forman parte de la red para evitar bucles.
- Configurar los puertos conectados a dispositivos finales en modo acceso, evitando que reciban o transmitan tráfico de otras VLANs.
- Evitar cambiar la VLAN nativa en puertos de acceso, ya que puede causar problemas de conectividad si el dispositivo final no etiqueta el tráfico.
- Documentar la configuración y cambios realizados para facilitar mantenimiento y auditoría.
- Realizar pruebas tras configuraciones para verificar que el tráfico se comporta según lo esperado y no hay bucles ni interferencias entre VLANs.
