La configuración de Packet Capture en dispositivos Palo Alto Networks es una herramienta fundamental para el análisis detallado del tráfico que atraviesa el firewall. Esta funcionalidad permite capturar paquetes en diferentes etapas del procesamiento del tráfico para identificar problemas específicos o comportamientos anómalos que no siempre son detectables mediante los logs estándar o monitores habituales. En entornos donde la seguridad y el rendimiento son críticos, una correcta configuración de esta opción facilita la resolución de incidentes y la mejora continua de las políticas de seguridad.

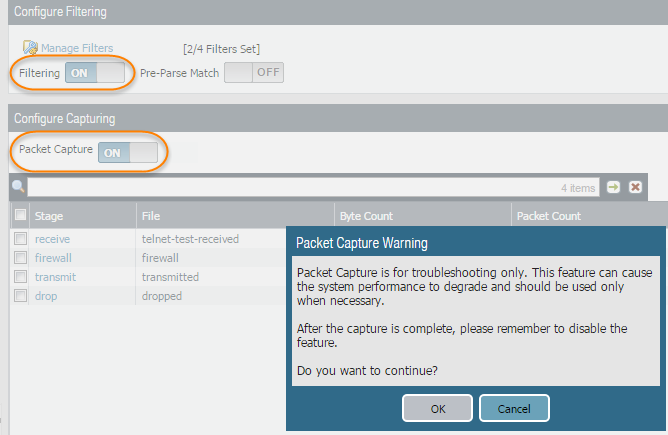

Campos principales
- Filtering ON/OFF: Esta opción activa o desactiva los filtros que determinan qué paquetes serán capturados. Permite definir criterios que limitan la captura a tráfico relevante, optimizando el uso de recursos.
- Pre-Parse Match: Aunque está deshabilitado en esta configuración, este campo permite realizar coincidencias antes del parseo completo del paquete, útil para ciertas optimizaciones en la captura.
- Packet Capture ON/OFF: Controla la activación general de la captura de paquetes en el dispositivo. Al encenderlo, se habilitan las reglas y filtros previamente configurados.
- Stage: Define la fase del proceso de manejo del paquete en la que se realiza la captura. Las etapas comunes incluyen:
- receive: cuando el paquete es recibido.
- firewall: durante la evaluación de políticas de firewall.
- transmit: cuando el paquete está siendo transmitido desde el dispositivo.
- drop: cuando un paquete es descartado.
- File: Nombre asignado al archivo de captura para fácil identificación y análisis posterior.
- Byte Count: Muestra la cantidad de bytes almacenados en la captura.
- Packet Count: Indica la cantidad de paquetes que han sido capturados bajo esa regla específica.
Compatibilidad de versiones y modelos
La función de Packet Capture está disponible en las versiones de firmware PAN-OS desde la 6.0 en adelante, con mejoras progresivas en la gestión y rendimiento en versiones posteriores. Es compatible con las familias de dispositivos Palo Alto Networks como PA-200, PA-500, PA-2200, PA-3200, PA-5200 y superiores, incluyendo la serie VM de firewalls virtualizados. En modelos más antiguos o con hardware limitado, el uso de Packet Capture debe ser cauteloso debido al posible impacto en el rendimiento del sistema.
Debido a que la captura de paquetes es un proceso intensivo en recursos, es fundamental verificar que la versión de PAN-OS instalada y el hardware soporten el volumen de tráfico a analizar sin comprometer la estabilidad del firewall.
Escenarios de uso y recomendaciones
El Packet Capture es ideal para situaciones donde el análisis tradicional no provee suficiente información, como:
- Identificación de anomalías en el tráfico o intentos de evasión de políticas.
- Detección y análisis de ataques específicos, como intrusiones o intentos de denegación de servicio.
- Resolución de problemas de conectividad en aplicaciones críticas.
- Validación de la efectividad de las reglas de seguridad y filtrado configuradas.
Sin embargo, su uso debe ser temporal y controlado, ya que mantener el packet capture activado de forma prolongada puede degradar el rendimiento y agotar la capacidad de almacenamiento del dispositivo. Siempre es aconsejable configurar filtros estrictos que limiten la captura al mínimo necesario y deshabilitar la función inmediatamente después de obtener la información requerida.
Comandos de CLI útiles para diagnóstico
debug dataplane packet-diag set capture stage receive file: Inicia la captura en la etapa de recepción.debug dataplane packet-diag set capture stage firewall file: Captura paquetes durante la evaluación de políticas.debug dataplane packet-diag set capture stage transmit file: Captura en etapa de transmisión.debug dataplane packet-diag set capture stage drop file: Captura los paquetes descartados por el firewall.debug dataplane packet-diag clear capture: Detiene la captura y limpia la configuración.show counter global filter packet: Para monitorear contadores relacionados con captura y filtrado de paquetes.less mp-log packet_capture.log: Para revisar el log generado por capturas.
Buenas prácticas de configuración
- Utilizar filtros específicos para evitar capturar tráfico innecesario y reducir el impacto en el rendimiento.
- Limitar la duración del packet capture y siempre apagar la función al concluir el análisis.
- Asignar nombres claros y estructurados a los archivos de captura para facilitar la identificación y auditoría posterior.
- Realizar capturas en entornos de mantenimiento o ventanas de bajo tráfico para minimizar riesgos operativos.
- Comprobar la compatibilidad de la versión de PAN-OS y revisar la documentación oficial para aprovechar nuevas funcionalidades y corregir errores.
- Almacenar los archivos de captura de forma segura para evitar exposición no autorizada de información sensible.
