La funcionalidad de Packet Capture en dispositivos Palo Alto Networks es una herramienta fundamental para el diagnóstico y análisis detallado del tráfico de red. Permite capturar paquetes en diferentes etapas del procesamiento de un firewall, lo que facilita la identificación de problemas de conectividad, seguridad o rendimiento. Esta configuración resuelve necesidades críticas en el monitoreo y solución de incidencias en entornos empresariales, habilitando una visibilidad directa sobre el flujo y contenido de los paquetes que atraviesan el firewall.

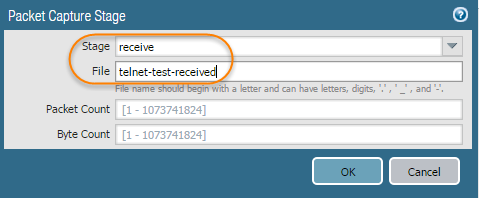

Campos principales
- Stage: Este campo define la etapa en la que se realizará la captura del paquete. Las opciones típicas son receive, drop, transmit, y otras, según el punto del pipeline de procesamiento donde se desea inspeccionar el tráfico. Elegir correctamente la etapa es clave para saber si se está capturando el tráfico entrante, el tráfico que fue descartado o el que se está transmitiendo hacia la interfaz de salida.
- File: Aquí se define el nombre del archivo donde se almacenarán los paquetes capturados. Es importante que este nombre siga las reglas de nomenclatura de Palo Alto Networks (letras, dígitos, guiones bajos y puntos) para asegurar compatibilidad y evitar errores al guardar el archivo.
- Packet Count: (No visible en la configuración enviada, pero disponible en CLI) Permite establecer la cantidad máxima de paquetes que se desean capturar, controlando el tamaño y duración de la captura.
- Byte Count: (Tampoco visible en el ejemplo pero relevante) Especifica el tamaño máximo en bytes por paquete para la captura, útil para limitar el impacto en almacenamiento y rendimiento.
Compatibilidad de versiones y modelos
La funcionalidad de captura de paquetes está disponible en la mayoría de las versiones actuales del firmware PAN-OS, típicamente desde versiones 7.0 en adelante, con mejoras continuas en versiones más recientes como la 9.x y 10.x. Los modelos de dispositivos Palo Alto Networks que soportan Packet Capture incluyen las familias PA-200, PA-3000, PA-5000 y PA-7000. Sin embargo, la capacidad para capturar en distintos stages o el tamaño máximo del archivo puede variar dependiendo del hardware y licencia.
Modelos más antiguos o enfocados a pequeñas oficinas pueden tener limitaciones en el almacenamiento interno o procesamiento para capturas extensas, mientras que dispositivos de gama alta soportan capturas más amplias y configuraciones avanzadas como filtros específicos. Es importante validar la versión de PAN-OS y la documentación oficial para entender las capacidades exactas disponibles.
Escenarios de uso y recomendaciones
Una de las aplicaciones más comunes de Packet Capture es la resolución de problemas de conectividad, por ejemplo, al analizar si un paquete Telnet es recibido correctamente o es bloqueado por una política de seguridad. Capturar en la etapa receive ayuda a validar que el paquete llegó físicamente al firewall, mientras que capturar en etapas posteriores puede revelar bloqueos o modificaciones.
Este tipo de captura también es útil para detectar tráfico malicioso, investigar ataques o verificar el correcto funcionamiento de reglas de NAT y políticas de seguridad. Sin embargo, capturar grandes volúmenes de tráfico puede afectar el rendimiento del firewall y llenar rápidamente el almacenamiento, por lo que es recomendable usar filtros precisos y limitar el tiempo o tamaño del capture.
La captura debe ser usada con precaución en ambientes productivos y durante ventanas acotadas para evitar impactos negativos o exposición innecesaria de datos sensibles.
Comandos de CLI útiles para diagnóstico
debug dataplane packet-diag set capture stage receive file telnet-test-received: Inicia la captura de paquetes en la etapa receive con el archivo indicado.debug dataplane packet-diag show capture: Muestra el estado actual de las capturas activas.debug dataplane packet-diag stop capture: Detiene la captura activa.scp export log mp-log packet_capture.log admin@host:/path/: Para descargar el archivo de captura del dispositivo hacia un servidor seguro para su análisis.show counter global filter packet-capture yes: Permite verificar estadísticas de paquetes capturados para diagnóstico adicional.
Buenas prácticas de configuración
- Definir claramente el objetivo de la captura y limitar el scope (filtros) para evitar recolectar tráfico irrelevante.
- Usar nombres de archivo descriptivos que indiquen el escenario o fecha para facilitar su identificación.
- Capturar solo el tiempo necesario y detener la captura tan pronto como se reciba la información requerida.
- Gestionar el almacenamiento para no colapsar el dispositivo con archivos pesados y evitar impactos en la operación.
- Asegurar que los paquetes capturados se manejen con confidencialidad, dado que pueden contener información sensible o privada.
- Documentar las capturas realizadas y resultados obtenidos para auditoría y conocimiento interno del equipo.
- Actualizar PAN-OS a versiones recomendadas para aprovechar mejoras en la funcionalidad y rendimiento de captura.
