Módulos para Cisco Secure Firewall FPR4225 NGFW

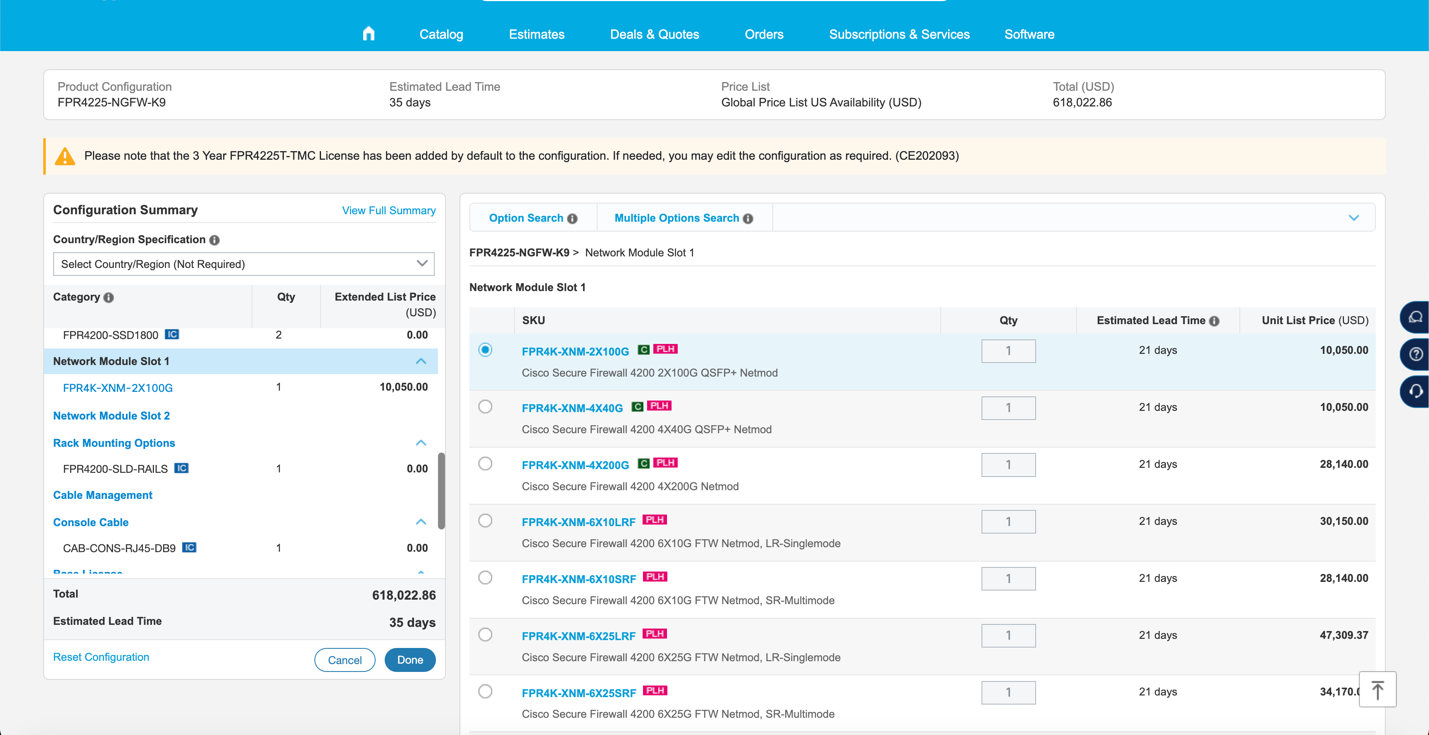

La configuración detallada corresponde a la selección de módulos de red para el dispositivo Cisco Secure Firewall FPR4225, un firewall de nueva generación (NGFW) enfocado en entornos empresariales y de alta demanda. En este contexto, la correcta elección y configuración de los módulos de red es fundamental para asegurar la capacidad, velocidad y funcionalidad del firewall, así como su integración con la infraestructura de red existente y futuros desarrollos.

Este tipo de configuración resuelve problemas relacionados con la expansión de interfaces físicas, la optimización del rendimiento mediante puertos de alta velocidad y la adaptabilidad a diferentes tipos de enlaces físicos (cobre, fibra multimodo o fibra monomodo). Además, permite mantener la escalabilidad y eficiencia en la política de seguridad aplicada.

Campos principales

• Network Module Slot 1: Indica el módulo de red instalado en el primer slot. En el ejemplo, se selecciona FPR4K-XNM-2X100G, que corresponde a un módulo con dos puertos QSFP+ de 100Gbps. Este módulo permite capacidades de enlace y agregación muy altas.
• Network Module Slot 2: Opcionalmente, se puede seleccionar otro módulo para el segundo slot, ampliando la conectividad del firewall. No está configurado en este caso.
• Rack Mounting Options: Indica si se incluyen opciones de montaje en rack, como los rieles FPR4200-SLD-RAILS para instalación física del dispositivo.
• Cable Management: Opciones disponibles para organización de cables, aunque no se muestra selección en esta configuración.
• Console Cable: Se incluye el cable CAB-CONS-RJ45-DB9 para la administración del dispositivo a través del puerto consola, fundamental para acceso inicial y recuperación.
• Licencias: Se indica en el resumen que se ha agregado una licencia de 3 años para FPR4225T-TMC, necesaria para activar funcionalidades avanzadas del firewall.

Compatibilidad de versiones y modelos

El módulo seleccionado está diseñado para la familia Cisco Secure Firewall 4200, que incluye el modelo FPR4225 indicado. Este modelo soporta la instalación de módulos de red específicos para maximizar rendimiento y adaptabilidad.

En cuanto a software, estos módulos son compatibles con versiones de firmware específicas del sistema operativo Firepower Threat Defense (FTD) donde se haya habilitado el soporte para hardware 100G. La compatibilidad exacta dependerá de la versión, aunque generalmente aplica desde las versiones 7.4.x,7.6.x en adelante, donde Cisco mejoró el soporte para módulos de alta velocidad.

Limitaciones reales a considerar son el soporte físico del módulo en la ranura disponible, la capacidad de refrigeración del chasis, y que no todos los modelos o versiones de software soportan todos los módulos listados (por ejemplo, algunos módulos de 25G o 10G con distintos tipos de fibra).

Escenarios de uso y recomendaciones

Este tipo de configuración es ideal en entornos donde se requiere alta velocidad de procesamiento y agregación de tráfico, como en datacenters o grandes campus corporativos, especialmente cuando se manejan enlaces troncales 100G para integración con switches core o routers de backbone.

El riesgo principal de elegir módulos inadecuados está en el subdimensionamiento del enlace (por ejemplo, usar un módulo 10G cuando el tráfico requiere 100G), o incompatibilidad física que podría generar fallos en la detección del hardware y, por ende, interrupciones en la red.

También es relevante verificar la licencia y la versión de firmware para asegurar que las funciones avanzadas de inspección y seguridad operen sin problemas con el hardware seleccionado.

Comandos de CLI útiles para diagnóstico

• show module: Permite visualizar el estado y detalles de los módulos instalados en el firewall, incluyendo tipo, velocidad y estado operativo.
• show interface: Muestra información detallada de interfaces de red físicas y virtuales, con estadísticas de tráfico y errores.
• show inventory: Lista el hardware detectado, incluyendo módulos, cables y otros componentes.
• show version: Proporciona información sobre la versión de software Correlacionada con la compatibilidad de los módulos instalados.
• show license usage: Permite verificar el estado y validez de las licencias activas, importante para funcionalidad completa de módulos y servicios.

Buenas prácticas de configuración

• Planificar la selección del módulo considerando el tipo y volumen de tráfico esperado, para evitar cuellos de botella.
• Actualizar el firmware del dispositivo a la última versión recomendada para asegurar compatibilidad y parches de seguridad.
• Verificar la compatibilidad física y eléctrica del módulo con el modelo de firewall específico antes de la instalación.
• Implementar un control estricto de licencias para garantizar que todas las funciones relacionadas con los módulos estén habilitadas.
• Realizar pruebas controladas tras la instalación para validar la estabilidad y desempeño del módulo.
• Documentar la configuración y mantener actualizados los detalles del inventario de hardware para facilitar mantenimiento y soporte.
