El análisis y diagnóstico de interferencias en redes WiFi es fundamental para garantizar el correcto desempeño de las comunicaciones inalámbricas. La configuración y monitorización de parámetros como la interferencia de señal y el ciclo de trabajo (duty cycle) permiten identificar problemas en el entorno radioeléctrico y optimizar la calidad de la conexión, mejorando la experiencia del usuario y la eficiencia de la red. Este tipo de análisis se usa frecuentemente en entornos con alta densidad de dispositivos o con fuentes externas que generan ruido y afectan la cobertura y el rendimiento.

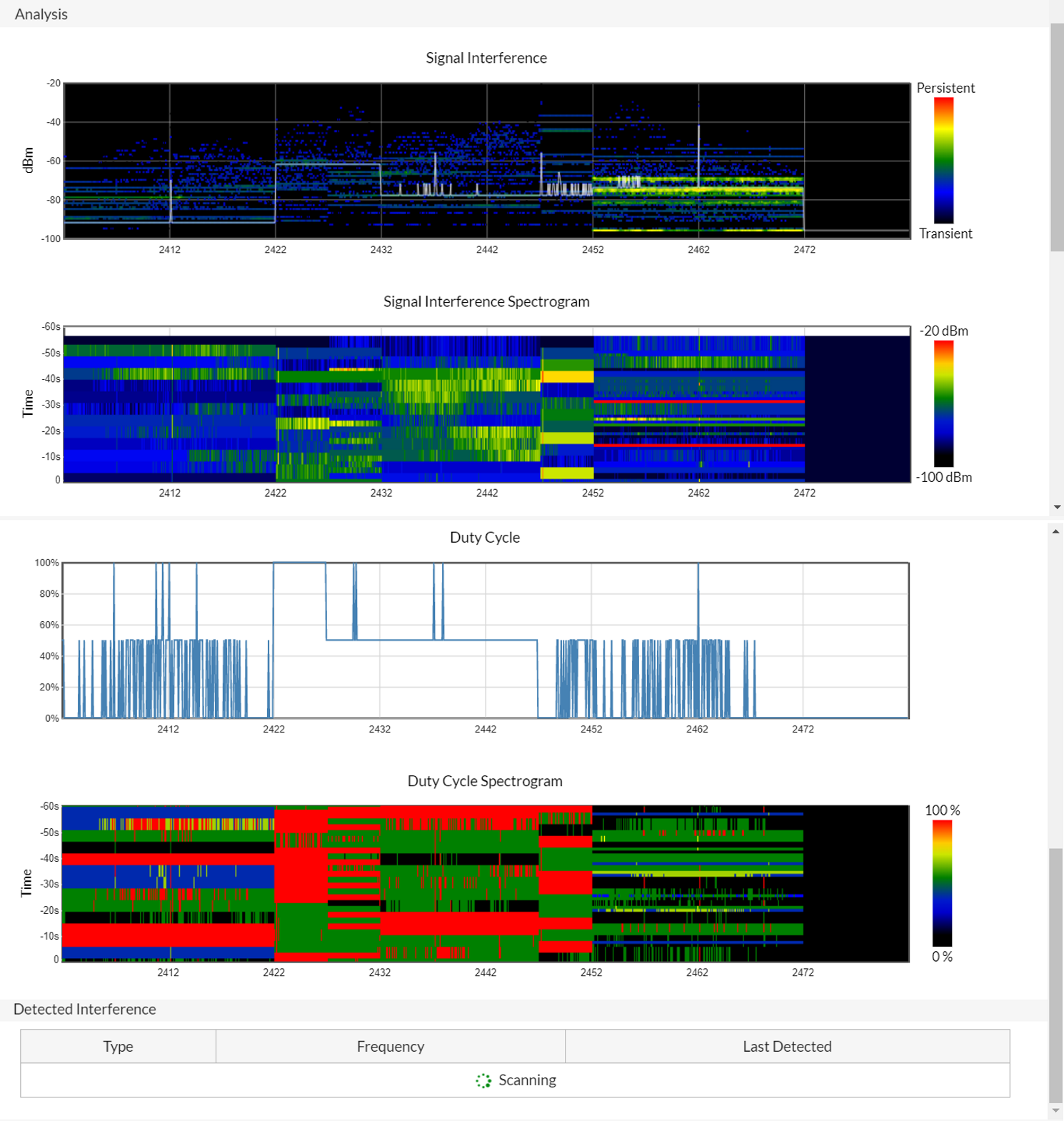

Campos principales
- Signal Interference (Interferencia de Señal): Muestra la intensidad de las señales interferentes en diferentes frecuencias dentro de la banda de 2.4 GHz. Se mide en dBm, donde valores cercanos a -20 dBm indican interferencias fuertes y persistentes, y valores cercanos a -100 dBm son interferencias muy débiles o ausentes. Este campo ayuda a identificar cuáles canales están muy saturados y sugieren cambiar la configuración de canal en el equipo WiFi.
- Signal Interference Spectrogram: Es una representación temporal y espectral de la interferencia, mostrando cómo varía la intensidad del ruido en cada frecuencia a lo largo del tiempo. Permite detectar interferencias persistentes versus transitorias y evaluar patrones, por ejemplo si se producen en horarios específicos o por dispositivos cíclicos.
- Duty Cycle (Ciclo de Trabajo): Indica el porcentaje de tiempo que una frecuencia está ocupada por tráfico o interferencia. Un alto duty cycle en un canal puede saturar el medio y causar degradación de rendimiento. Valores cercanos al 100 % reflejan un canal muy congestionado y sin capacidad libre para nuevas transmisiones.
- Duty Cycle Spectrogram: Similar al espectrograma de interferencia, pero visualiza la ocupación temporal y frecuencia del espectro. Es útil para entender la dinámica de uso y detectar patrones no evidentes en la interferencia o el tráfico WiFi normal.
- Detected Interference: Esta sección, aunque en proceso de escaneo, normalmente lista los tipos de interferencia detectados, la frecuencia específica y la última vez que se identificaron. Esto permite el diagnóstico proactivo y la toma de medidas para mitigar problemas específicos.
Compatibilidad de versiones y modelos
Las funcionalidades de análisis de interferencias y espectrogramas suelen estar disponibles en equipos WiFi y controladores avanzados de fabricantes como Cisco, Ubiquiti, Aruba o Fortinet. Por ejemplo, en FortiGate y FortiAP la integración de estas métricas está disponible desde versiones firmwares modernas (FortiOS 7.4.x,7.6.x en adelante) que soportan análisis avanzado de radiofrecuencia.
En modelos de gama media y alta, especialmente en dispositivos orientados a entornos corporativos o de campus, estas funciones son comunes. También están presentes en controladores centralizados o en soluciones de gestión de redes inalámbricas que incluyen radios de diagnóstico dedicados. En dispositivos de bajo costo o modelos muy básicos es frecuente que estas funciones no estén implementadas o tengan capacidades muy limitadas.
Un detalle importante es que las interfaces y parámetros suelen evolucionar entre versiones, por lo que algunas etiquetas o visualizaciones pueden cambiar o ampliarse. Además, la capacidad para detectar y clasificar tipos de interferencia está mejorando con inteligencia artificial y machine learning en las versiones más recientes.
Escenarios de uso y recomendaciones
- En entornos de oficinas con alta densidad de usuarios, estas herramientas ayudan a identificar canales saturados por interferencias generadas por otros equipos WiFi, Bluetooth, microondas, o dispositivos industriales, permitiendo usar canales libres o menos congestionados.
- En plantas industriales o fachadas urbanas, el análisis temporal y espectral revela patrones periódicos o intermitentes de interferencia, facilitando el diagnóstico de fuentes externas como radios industriales o transmisores no autorizados.
- Una configuración errónea puede llevar a elegir un canal con mucha interferencia, resultando en pérdida de paquetes y baja velocidad. No usar estas herramientas puede retrasar la detección de estos problemas y degradar la experiencia del usuario.
- Las recomendaciones del fabricante suelen incluir realizar escaneos frecuentes, combinar análisis espectral con pruebas de rendimiento y ajustar configuraciones de canales y potencia basadas en datos reales, no en suposiciones.
- Se aconseja también utilizar antenas adecuadas, no solo software para mitigar interferencia y maximizar la capacidad del enlace WiFi.
Comandos de CLI útiles para diagnóstico
diagnose wireless interference-scan start: Inicia un escaneo activo de interferencias en la red inalámbrica.diagnose wireless interference-scan status: Muestra el estado actual y resultados del escaneo en curso.show wireless statistics radio: Consulta estadísticas del radio y métricas de interferencia detectada.diagnose debug application wlac -1: Activa debug detallado del servicio inalámbrico, útil para monitorizar eventos relacionados con interferencias.show log wireless: Visualiza logs históricos relacionados con eventos WiFi e interferencias.
Buenas prácticas de configuración
- Realizar análisis espectrales regulares para conocer el estado real del espectro en las instalaciones.
- Seleccionar canales con menor presencia de interferencias persistentes y duty cycle elevado.
- Evitar configuraciones manuales de canales sin datos previos, da prioridad a configuraciones automáticas ajustadas por herramientas de análisis.
- Monitorizar las variaciones en tiempo real para detectar interferencias intermitentes o nuevas fuentes que aparezcan luego de la instalación inicial.
- Combinar análisis de interferencia con pruebas prácticas de rendimiento para validar mejoras.
- Actualizar el firmware y software del equipo para aprovechar las últimas mejoras en detección y mitigación de interferencias.
- Utilizar antenas direccionales o de mayor ganancia cuando sea necesario para mejorar la señal y reducir la afectación por interferencias externas.
- Documentar los hallazgos y acciones para mantener un historial de cambios y evolución del entorno.
