En entornos de red empresariales, la gestión eficiente del tráfico y la priorización del ancho de banda son esenciales para mantener el rendimiento y la disponibilidad de los servicios críticos. Palo Alto Networks ofrece una configuración avanzada de Quality of Service (QoS) que permite asignar y limitar el ancho de banda en función de clases o categorías específicas de tráfico. Esta configuración resuelve problemas comunes relacionados con la congestión de red, garantiza el ancho de banda mínimo para aplicaciones críticas y previene el abuso o saturación por tráfico no prioritario.

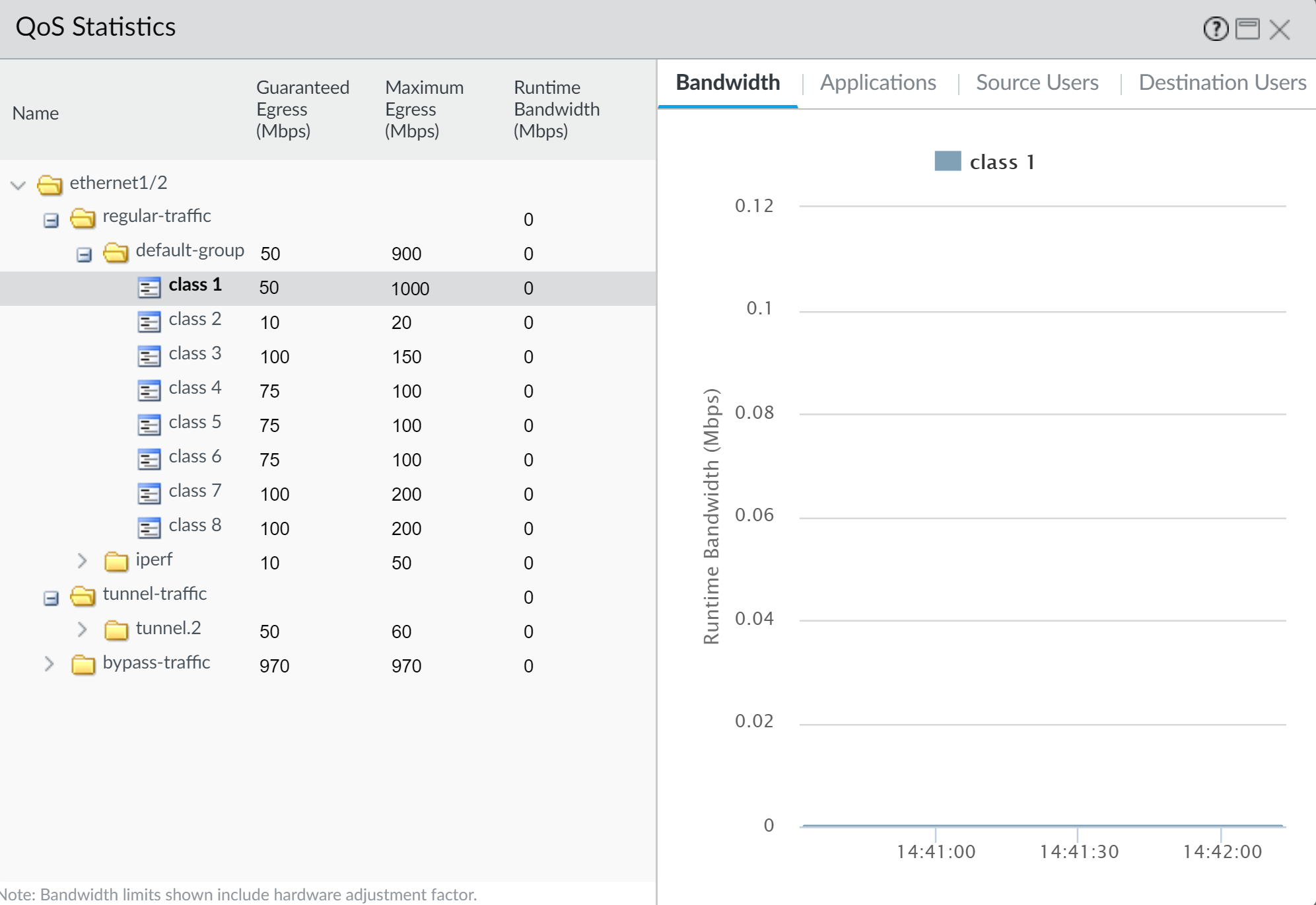

Campos principales
Los principales campos y parámetros en esta configuración de QoS son:
- Name: Identifica el perfil o clase de tráfico sobre la que se aplican las reglas, como regular-traffic, default-group, class 1, entre otros. Esta jerarquía permite granularidad para diferentes tipos de tráfico.
- Guaranteed Egress (Mbps): Define el ancho de banda mínimo garantizado para salida (egress), que asegura un nivel básico de rendimiento sin importar la carga de la red.
- Maximum Egress (Mbps): Limita el ancho de banda máximo que una clase o interfaz puede utilizar, impidiendo que una categoría de tráfico monopolice el enlace.
- Runtime Bandwidth (Mbps): Este valor dinámico muestra el consumo actual o real de ancho de banda en tiempo de ejecución, permitiendo monitorizar y ajustar políticas según el uso.
- Interfaces y Subclases: La configuración puede segmentarse por interfaces físicas (ejemplo: ethernet1/2) y dividirse en clases y grupos que reflejan distintos tipos de tráfico, desde tráfico regular a túneles o bypass.
Compatibilidad de versiones y modelos
Las políticas y configuraciones de QoS en Palo Alto Networks son compatibles con versiones de PAN-OS desde la 7.0 en adelante, con mejoras progresivas en versiones posteriores para la clasificación y asignación dinámica de ancho de banda. La mayoría de los modelos de la familia PA-Series soportan esta funcionalidad, incluyendo dispositivos orientados a pymes y grandes empresas (PA-220, PA-820, PA-3220, PA-5250, entre otros).
Sin embargo, algunas limitaciones a considerar son la capacidad máxima de cada hardware para procesar y aplicar reglas QoS en puertos físicos de alta velocidad (por ejemplo, 10Gbps y superiores) y la granularidad de clases soportadas según el modelo y tipo de licencia. En dispositivos más antiguos o con menor procesamiento, aplicar muchas clases puede afectar la performance general.
Escenarios de uso y recomendaciones
Implementar QoS es crucial en escenarios donde coexistentes aplicaciones con diferentes requisitos de red compiten por recursos limitados, tales como:
- Redes corporativas: Garantizar ancho de banda para aplicaciones críticas (ERP, VoIP, videoconferencia) mientras se limita el tráfico menos prioritario.
- Enlaces WAN y VPN: Asignar adecuadamente ancho de banda para túneles IPsec o VPNs que transportan tráfico sensible, evitando cuellos de botella en conexiones remotas.
- Ambientes multiusuario: Controlar el uso de ancho de banda por grupos o usuarios para mantener el rendimiento y evitar abusos de la red.
Una configuración inadecuada puede derivar en bajo rendimiento o saturación de la red, afectando la productividad. También es importante ajustar los valores garantizados y máximos de manera realista, tomando en cuenta el ancho de banda total disponible.
Comandos de CLI útiles para diagnóstico
Palo Alto Networks ofrece comandos de CLI que facilitan el monitoreo y diagnóstico de la configuración QoS:
# show qos interface ethernet1/2: Muestra estadísticas detalladas del tráfico, incluyendo las clases configuradas y su utilización.# show qos statistics: Proporciona un resumen global de la asignación y uso de ancho de banda por clases y grupos.# debug qos info: Útil para detectar problemas en la aplicación de las políticas QoS en tiempo real.# show interface ethernet1/2: Verifica el estado y velocidad de la interfaz física para correlacionar con datos QoS.
Buenas prácticas de configuración
- Planificar y mapear las necesidades de ancho de banda por aplicación antes de configurar clases para asegurar asignaciones coherentes.
- Usar nombres descriptivos y jerarquías claras en las clases y grupos para facilitar la gestión y mantenimiento.
- Evitar sobreasignar ancho de banda garantizado que exceda la capacidad total disponible para prevenir conflictos.
- Monitorear constantemente el runtime bandwidth para ajustar políticas y evitar saturaciones inesperadas.
- Testear cambios en entornos controlados antes de aplicar en producción para minimizar impactos.
Una adecuada configuración de QoS en Palo Alto Networks es fundamental para optimizar el ancho de banda, asegurar la calidad de servicio y mantener la estabilidad de la red en entornos empresariales complejos.
