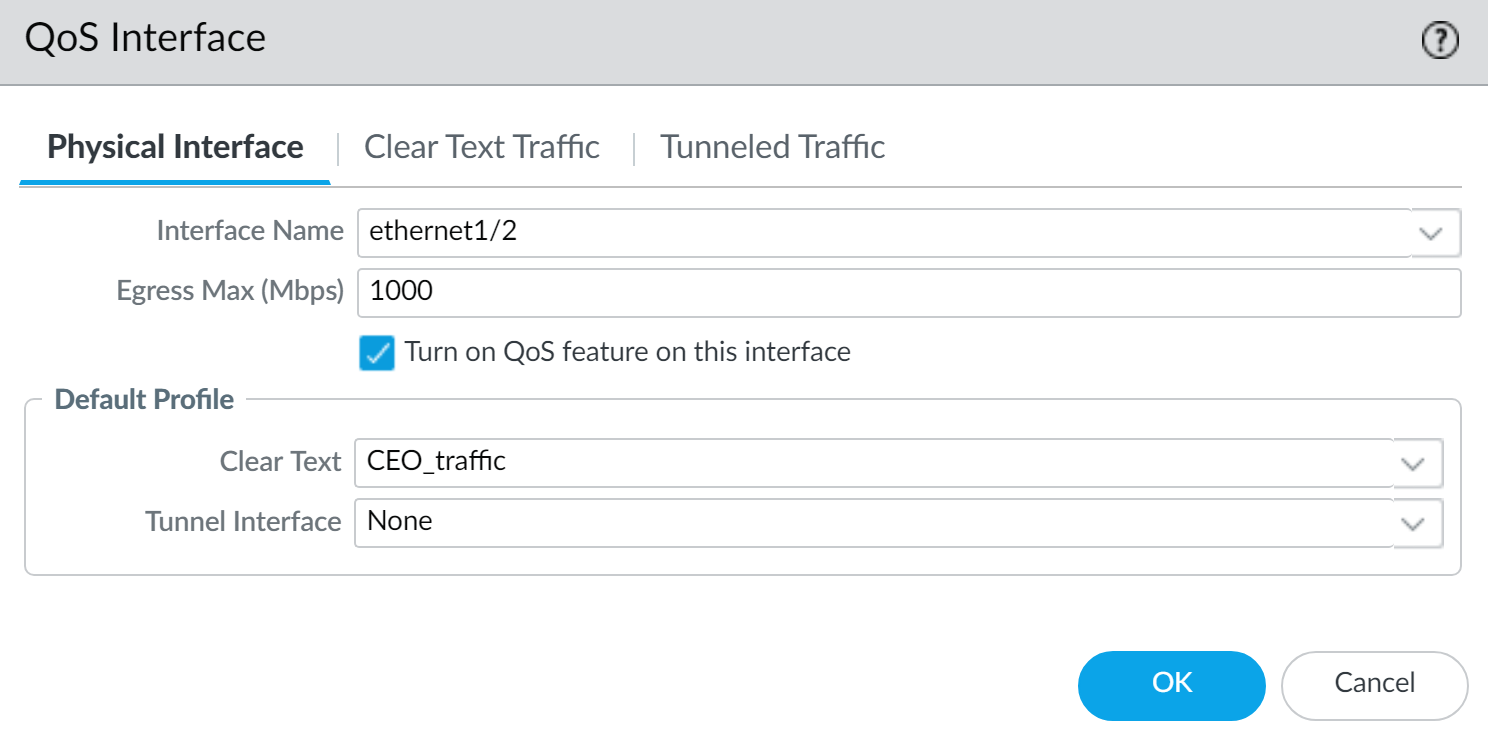

La configuración de Quality of Service (QoS) en dispositivos Palo Alto Networks es fundamental para garantizar un manejo eficiente y priorizado del tráfico de red, especialmente en entornos donde la congestión puede afectar aplicaciones críticas. La configuración que se analiza corresponde a la habilitación de QoS en una interfaz física específica, permitiendo limitar el ancho de banda de salida y aplicar perfiles de tráfico que aseguren una administración adecuada según las necesidades del negocio.
Campos principales
A continuación, se describen los principales campos dentro de esta configuración de QoS aplicada a una interfaz física:
- Interface Name: indica la interfaz física del firewall donde se aplicará la política QoS. En esta configuración, es ethernet1/2, una interfaz típica en Palo Alto Networks para conexiones LAN o WAN.
- Egress Max (Mbps): define el ancho de banda máximo permitido de salida en megabits por segundo para esta interfaz. Aquí se establece en 1000 Mbps, limitando la capacidad máxima de egreso para evitar saturaciones.
- Turn on QoS feature on this interface: casilla que habilita la funcionalidad QoS en la interfaz seleccionada. Solo con esta opción activada se aplicarán las políticas asociadas a QoS.
- Default Profile: estos perfiles determinan cómo se tratará el tráfico según sea claro o túnel:
- Clear Text: aquí se asigna un perfil llamado CEO_traffic, que razonablemente está diseñado para gestionar el tráfico sin cifrar o normal.
- Tunnel Interface: permite asignar un perfil para tráfico en túneles; en este caso está configurado como None, por lo que no se aplica control específico a tráfico tunelizado.
Compatibilidad de versiones y modelos
La función QoS en interfaces físicas es soportada en las versiones más recientes de Palo Alto Networks PAN-OS, típicamente desde la serie 9.x en adelante, donde se consolidaron mejoras importantes en administración de tráfico. Esta configuración es compatible con la mayoría de las familias actuales de firewalls Palo Alto, incluyendo modelos como la serie PA-220, PA-820, hasta los modelos de gama alta como PA-5220 o superiores, que manejan tráfico de alta demanda.
Como limitación, en modelos más antiguos o con hardware menos potente puede haber restricciones en la granularidad del QoS o en la cantidad de perfiles que pueden aplicarse simultáneamente. Además, QoS en túneles puede no estar disponible en todas las versiones o requerir configuraciones adicionales para estar plenamente operativo.
Escenarios de uso y recomendaciones
Esta configuración es ideal en entornos donde se requiere priorizar tráfico específico, por ejemplo en enlaces corporativos donde el tráfico de usuarios estratégicos (como directivos o aplicaciones críticas) debe tener garantía de ancho de banda y baja latencia. En el ejemplo se utiliza un perfil denominado CEO_traffic, lo que indica un caso real de priorización de tráfico importante para la empresa.
Un riesgo potencial sin una correcta configuración QoS es la saturación de enlaces, provocando pérdida de rendimiento o cortes en servicios críticos. Otro aspecto importante es que la limitación máxima (Egress Max) debe alinearse con la capacidad real del enlace para evitar cuellos de botella artificiales.
Comandos de CLI útiles para diagnóstico
Para verificar y monitorear QoS en interfaces físicas en Palo Alto Networks vía CLI, los siguientes comandos son especialmente útiles:
show qos interface ethernet1/2: muestra el estado actual de la política QoS aplicada sobre la interfaz específica.show qos profile name CEO_traffic: permite observar las características detalladas del perfil de QoS asignado.show interface ethernet1/2: información general del estado de la interfaz, incluyendo estadísticas de tráfico que pueden ayudar a identificar saturaciones.debug qos packet-filter: comando para activar debug específico y diagnosticar cómo el firewall está clasificando y aplicando QoS.clear qos counters: para resetear contadores de QoS y facilitar análisis posteriores.
Buenas prácticas de configuración
- Asegurar que el ancho de banda configurado en Egress Max refleje la capacidad real del enlace físico para evitar bloqueos innecesarios.
- Definir perfiles de QoS claros y bien documentados para distintos tipos de tráfico dentro del perfil (voice, video, datos críticos, etc.).
- Habilitar QoS solo en interfaces que realmente requieren gestión de tráfico para evitar sobrecarga innecesaria del firewall.
- Combinar QoS con políticas de seguridad para asegurar que el tráfico prioritario también cumple con las normas de protección definidas.
- Realizar monitoreo continuo de las interfaces con QoS para ajustar parámetros según comportamiento real de la red y necesidades cambiantes.
- Utilizar versiones de PAN-OS recomendadas y mantener el firmware actualizado para aprovechar mejoras en QoS y rendimiento.
