Configurar Cisco ACI Connector en FortiGate para integración SDN eficiente

La configuración del Cisco ACI Connector en un FortiGate forma parte de la integración entre la infraestructura de red definida por software (SDN) y las capacidades de seguridad avanzadas del firewall FortiGate. Esta configuración permite conectar FortiGate directamente con un entorno Cisco ACI, facilitando la coordinación en tiempo real para la aplicación de políticas de seguridad dinámicas basadas en la topología y comportamiento de la red definida por Cisco.

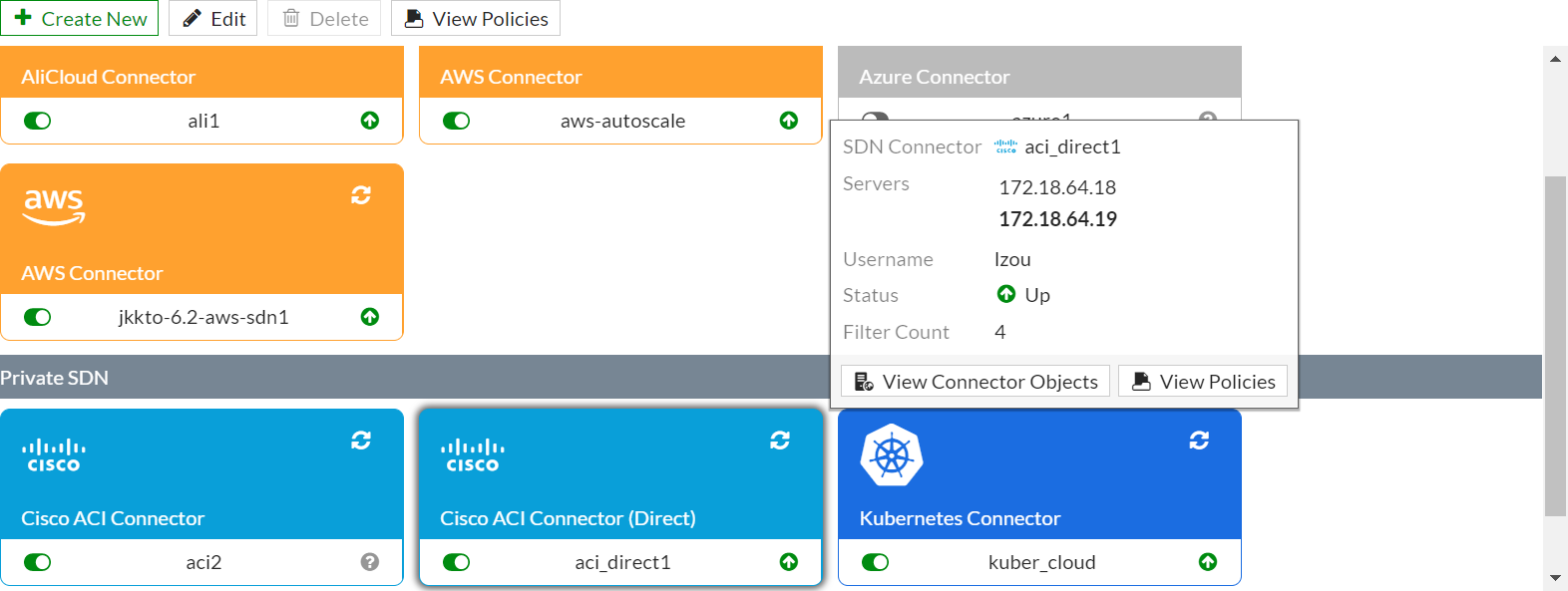

Campos principales

  • Nombre del conector: Identifica la instancia del conector Cisco ACI en el sistema FortiGate. Es un identificador único para manejar múltiples conectores en la plataforma.
  • Estado (Toggle): Activa o desactiva la conexión del conector. Cuando está habilitado, FortiGate puede comunicarse con el controlador Cisco ACI para recibir información y aplicar políticas.
  • Servidores: Direcciones IP de los servidores/controller de Cisco ACI que gestionan la red SDN. Se utilizan para establecer la conexión segura y sincronizar información.
  • Usuario: Nombre de usuario configurado para autenticarse con el controlador Cisco ACI, necesario para validar la confianza y permitir operaciones en la red.
  • Estado de conexión: Indica si el conector está activo (Up) o inactivo (Down). Influyen en la aplicabilidad y sincronización de políticas entre ambos sistemas.
  • Filter Count: Muestra la cantidad de filtros o políticas que el conector ha sincronizado o aplicado, reflejando la integración de seguridad y segmentación entre FortiGate y Cisco ACI.
  • Accesos a objetos y políticas: Botones para ver los objetos y políticas relacionadas que gestionan la comunicación y la seguridad en el entorno SDN.

Compatibilidad de versiones y modelos

La funcionalidad Cisco ACI Connector está disponible generalmente en FortiOS desde versiones media-altas, desde aproximadamente FortiOS 7.4.x,7.6.x en adelante, mejorando continuamente en FortiOS 7.4.x,7.6.x, 7.0 y 7.2 con ampliaciones en la gestión y estabilidad de la conexión. Equipos de gama media y alta en FortiGate, que son capaces de manejar grandes cargas y múltiples funciones avanzadas de seguridad, suelen soportar esta integración, especialmente modelos diseñados para sucursales o data centers que requieren seguridad adaptativa y automatizada.

En modelos de FortiGate de gama baja, o versiones más antiguas anteriores a 7.4.x,7.6.x, esta función puede no estar presente o tener limitaciones significativas, como menor capacidad para sincronizar filtros o incompatibilidades en autenticación. Entre versiones, la interfaz y algunos parámetros específicos pueden cambiar de nombre o ubicación, por lo que es recomendable revisar las notas de versión del firmware y guías oficiales para evitar errores de configuración.

Escenarios de uso y recomendaciones

Este conector es crucial en entornos híbridos donde una red Cisco ACI controla la infraestructura física y virtual, y FortiGate debe aplicar políticas de seguridad que respondan dinámicamente a los cambios de red que ACI introduce. Por ejemplo, cuando se crean nuevas aplicaciones o se segmentan redes de forma dinámica, FortiGate actualiza automáticamente sus políticas para bloquear o permitir tráfico sin intervención manual.

Si esta configuración se implementa incorrectamente, pueden producirse fallos en la sincronización, exponiendo segmentos de red sin suficientes controles de seguridad o, al contrario, bloqueando tráfico legítimo por políticas no actualizadas. También, un mal manejo de credenciales podría permitir accesos no autorizados.

Cisco y Fortinet recomiendan utilizar una cuenta dedicada con permisos mínimos necesarios para la integración, activar siempre las conexiones seguras y monitorear el estado del conector regularmente para detectar desconexiones o anomalías.

Comandos de CLI útiles para diagnóstico

  • Ver estado de conectores configurados:
    diagnose debug application fgt_aci_connector -1
  • Mostrar estado y detalles de un conector Cisco ACI específico:
    show full-configuration system sdn-connector
  • Ver logs de errores relacionados con conectores:
    execute log filter category 7 seguido de execute log display
  • Probar autenticación con el servidor ACI:
    execute sdn-connector test-connectivity
  • Reiniciar el conector en caso de fallo:
    execute sdn-connector restart

Buenas prácticas de configuración

  • Utilizar credenciales exclusivas y protegidas para la conexión entre FortiGate y Cisco ACI.
  • Mantener FortiOS actualizado a versiones que hayan incorporado mejoras y correcciones para el conector SDN, preferiblemente desde FortiOS 7.4.x,7.6.x en adelante.
  • Monitorizar el estado del conector y revisar periódicamente las políticas sincronizadas para detectar inconsistencias.
  • Configurar alertas para detectar caídas o problemas de comunicación del conector.
  • No usar credenciales de administrador global para la integración, en su lugar crear roles con permisos limitados.
  • Planificar adecuadamente los cambios en la infraestructura ACI para evaluar impactos en la seguridad y la sincronización con FortiGate.
  • Probar en entornos de laboratorio antes de producción cualquier cambio en la configuración del conector.
  • Evitar modificaciones manuales directas en políticas sincronizadas por Cisco ACI para prevenir conflictos y desincronizaciones.
