La captura de paquetes es una funcionalidad fundamental en dispositivos Palo Alto Networks para diagnosticar y analizar el tráfico de red a nivel granular. Esta configuración permite inspeccionar los paquetes que atraviesan el firewall, facilitando la identificación de problemas de conectividad, fallos en las políticas de seguridad o comportamientos anómalos en la red. El principal problema que resuelve es la opacidad en el flujo de información, otorgando visibilidad sobre capas inferiores al firewall y complementando los logs genéricos de tráfico o amenazas.

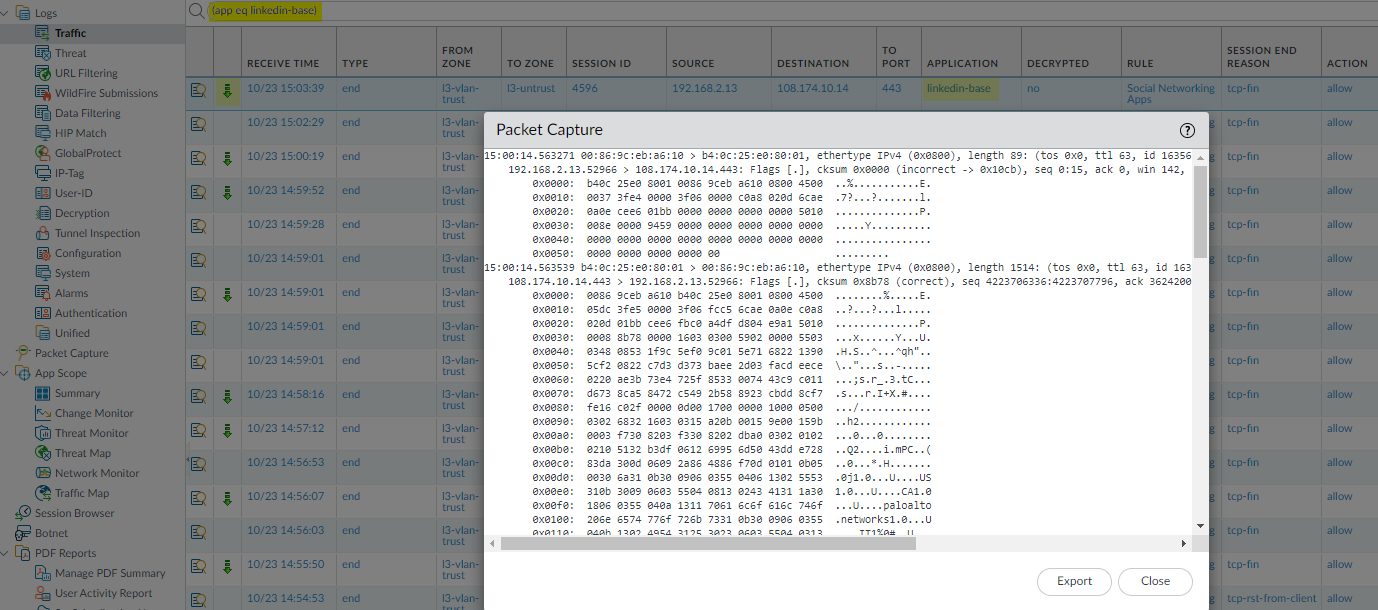

Campos principales
- Receive Time: Marca temporal del momento en que el paquete fue capturado por el dispositivo, esencial para correlacionar eventos en el tiempo.
- Type: Indica la etapa o sentido del paquete (por ejemplo, «end»), ayudando a filtrar según fases de procesamiento.
- From Zone / To Zone: Define las zonas de seguridad origen y destino del paquete, clave para la aplicación de políticas y segmentación de red.
- Session ID: Identificador único de la sesión asociada, lo que permite trazar todo el conjunto de paquetes relacionados.
- Source / Destination: Direcciones IP origen y destino, junto con el puerto destino, que identifican el flujo específico en la red.
- Application: Clasificación de tipo de tráfico detectada por el dispositivo (en el ejemplo, «linkedin-base»), fundamental para aplicar políticas de seguridad avanzadas basadas en aplicaciones.
- Decrypted: Indica si el tráfico ha sido descifrado por el firewall, útil para análisis en tráfico SSL/TLS.
- Rule: La política de seguridad que permitió o bloqueó el tráfico, clave para auditorías y ajustes de configuración.
- Session End Reason: Motivo del cierre de la sesión, importante para entender cierres normales o anómalos (ej. tcp-fin).
- Action: Acción ejecutada (allow, block, etc.), que muestra si el tráfico fue permitido o denegado.
Compatibilidad de versiones y modelos
La captura de paquetes en Palo Alto Networks está disponible desde versiones de firmware PAN-OS 5.0 en adelante, con mejoras progresivas hasta las versiones actuales (por ejemplo, PAN-OS 10.x y 11.x). Es compatible con todas las familias de dispositivos, incluyendo PA-220, PA-820, PA-3220, PA-7.4.x,7.7.x0 y la serie VM (Virtual Systems) como VM-Series, lo que garantiza versatilidad en entornos físicos y virtualizados.
Limitaciones reales pueden derivarse del almacenamiento y rendimiento: la captura intensiva puede impactar la CPU del dispositivo si no se configura adecuadamente filtrando solo el tráfico necesario. También algunos modelos de menor capacidad pueden tener un rendimiento limitado en sesiones con tráfico cifrado o altos volúmenes.
Escenarios de uso y recomendaciones
Este tipo de captura es particularmente útil para verificar conexiones que no se comportan según lo esperado, diagnosticar problemas con políticas de seguridad específicas, analizar tráfico cifrado y comprobar qué aplicaciones se están utilizando dentro de la red corporativa. Además, es esencial para incidentes relacionados con comportamiento anómalo que pueda indicar intrusiones o malware, adelantando la respuesta mediante un análisis detallado de los paquetes.
Se recomienda limitar la duración y filtros de captura para evitar impactos en rendimiento y almacenamiento, enfocándose en zonas, IPs o aplicaciones específicas. Utilizar junto con logs y reportes para una visión completa. Un riesgo frecuente es capturar tráfico irrelevante o demasiado extenso, lo que dificulta el análisis y puede afectar la estabilidad del dispositivo.
Comandos de CLI útiles para diagnóstico
show counter global filter severity drop: muestra contadores de paquetes descartados, ayudando a identificar pérdida de tráfico.show session all filter source x.x.x.x: lista las sesiones activas desde una IP de origen específica para localizar el tráfico relevante.debug dataplane packet-diag set capture on: activa captura de paquetes en zona o interfaz específica.debug dataplane packet-diag aggregate-logs: consolida y revisa logs de captura para análisis detallado.debug dataplane packet-diag show setting: verifica la configuración activa de captura.clear session all filter source x.x.x.x: limpia sesiones relacionadas para reiniciar estados y observar nuevos flujos.
Buenas prácticas de configuración
- Implementar filtros específicos para evitar capturar tráfico innecesario, minimizando el impacto en rendimiento.
- Configurar la captura orientada a sesiones o aplicaciones sospechosas para un análisis más efectivo.
- Programar ventanas cortas de captura, especialmente en entornos con alta carga.
- Correlacionar siempre la captura de paquetes con los logs de tráfico y amenazas para obtener un contexto completo.
- Usar la interfaz web o la CLI según la complejidad de la captura y la familiaridad del operador.
- Supervisar el almacenamiento disponible en el firewall para evitar llenados que afecten al sistema.
- Mantener actualizados los dispositivos y sus firmas para asegurar la máxima precisión en la detección de aplicaciones y protocolos durante la captura.
